Easy way to disable ASR

(Reference) 38 pin mercedes scanner port X11/4 connector

Pin 1 Ground

Pin6 ABS ASR sensor data (appears +12v short current more 50 mA)

This is the best way to disable ASR only, of course ABS works normaly.

Solder resistor 1k to 2k ohm 1/4w ( not criticalalive ABS) parallel to capacitor 50-200 uF 50v.

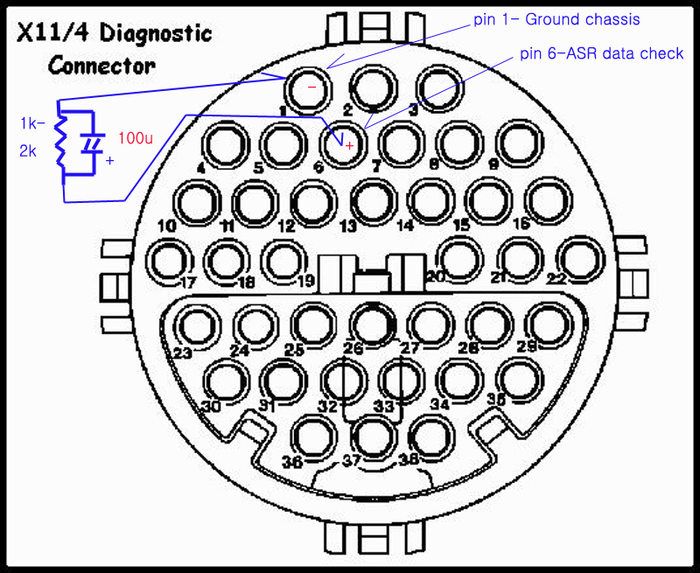

Connect the soldered part to X11/4, Capacitor + to pin 6 and - lead to pin 1 ground

Do not short directly pin 1 and pin 6.

Avoid burn out test port in module, Used resistor and high ferequency ASR data will bypassed through Capacitor.

Tested more than 6 months, worked perfectly.

급가속 슬립이나 주행중 센서 에러에 의한 ASR 점등과 Limp home mode 는 벤츠 w140의 주요 결함으로

고속주행시 상당히 불안한 요소였으나아래와 같은 전기적 부품을 부가하면 ASR 걱정이 사라지게 된다.

급가감속으로 인한 엔진 불안정을 경험한 분들은 꼭 시도해보길 권한다.

준비물

1, 1 킬로에서 2킬로옴 1/4 w 1개

2, 전해콘덴서 100 마이크로 1개

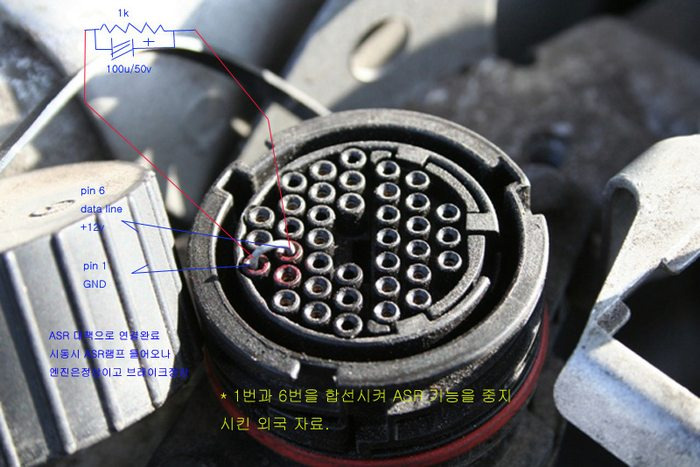

저항과 콘덴서를 병열연결로 납땜하여 ECU 박스에 있는 스캐너 단자에 꽂으면 된다. 콘덴서 + 는 핀6번으로 연결해야한다.

저항이나 콘덴서 리드선을 자르지 말고 그대로 코넥터에 꽂으면 됨.

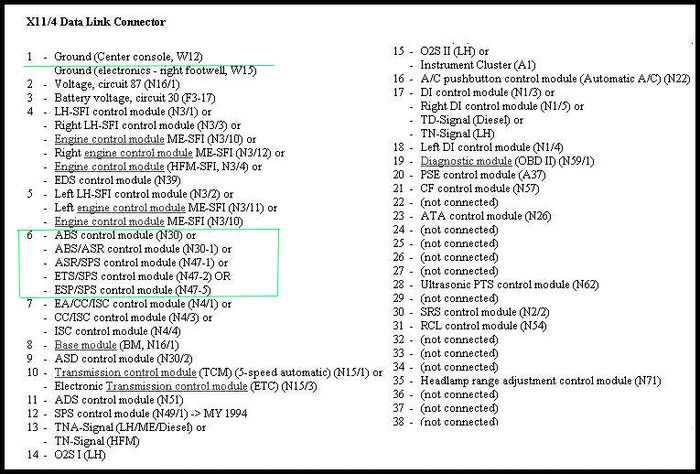

Pin DATA

MB Forum JPG

**구글검색을 위해 일부 영어가 들어갔습니다.
