Heater valve 점검

S600 의 에어컨 시스템은 전후 2개의 냉각기가 있으므로

주행중 감기에 걸릴 정도의 시원한 냉기를 뿜어 내는데 바닥쪽으로 향하는

환기구에서 뜨거운 열기가 나왔다.

구조로 보아 히터 코어에 난방수가 공급되는것 같아 즉시 문제의 히터밸브를

열어 보니 이상이 없는데 지난번 작업하면서 분리한 커넥터를 연결하지 않은 것이 원인

힘들여 작업하는 김에 보관중이던 예비 히터호스 교체하고 신형 진공첵 밸브도 교환하였다.

에어컨 개스가 약 2년 주기로 압력이 새는것같아 주변 연결부를 점검하였는데

콘덴서로 연결되는 피팅 나사가 조금 헐거워져 있었다.

준비공구

1, 7밀리 소켓 히터호스밴드 분리

2, 10밀리 소켓 에어크리너박스 연료호스 분리

3, - 드라이버 긴것 짧은것 라디에터 드레인코크 열고 히터밸브 호스 분리

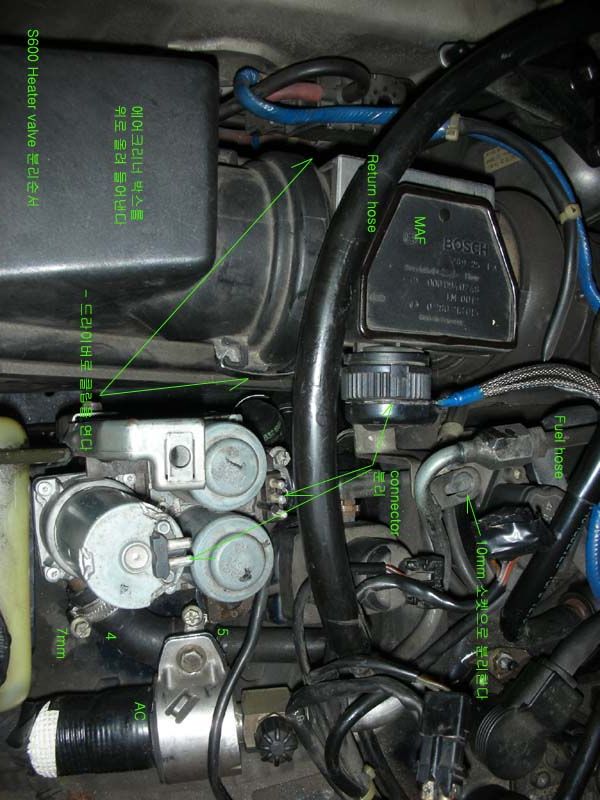

히터밸브 분리 방법

1, 냉각수를 6리터(생수병 3개) 뺀다

2, 연료호스 볼트를 풀어 고정판을 분리한다

3, 흡입온도센서분리

4, MAF 센서 고정클립 열고 에어크리너 박스를 분리한다

5, 7밀리 소켓으로 호스 밴드 4개를 분리한후 히터밸브를 분리한다

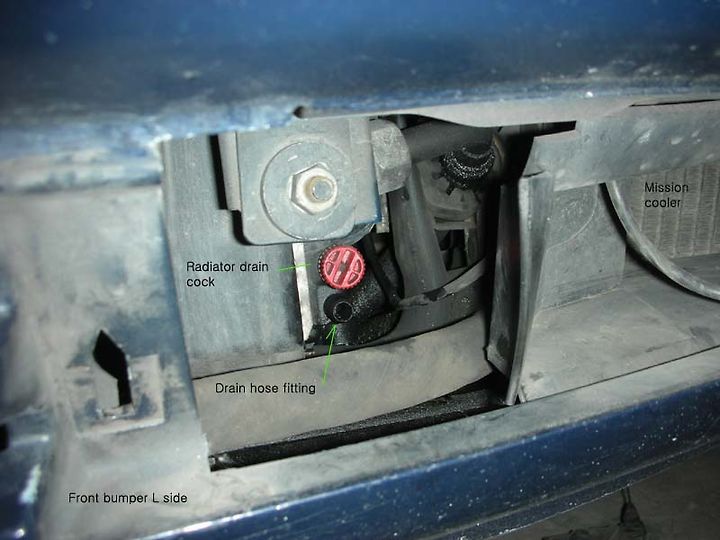

냉각수는 라디에터 하단의 코크를 열고 빼는데 호스를 연결하여 생수병으로 바로 드레인한다.

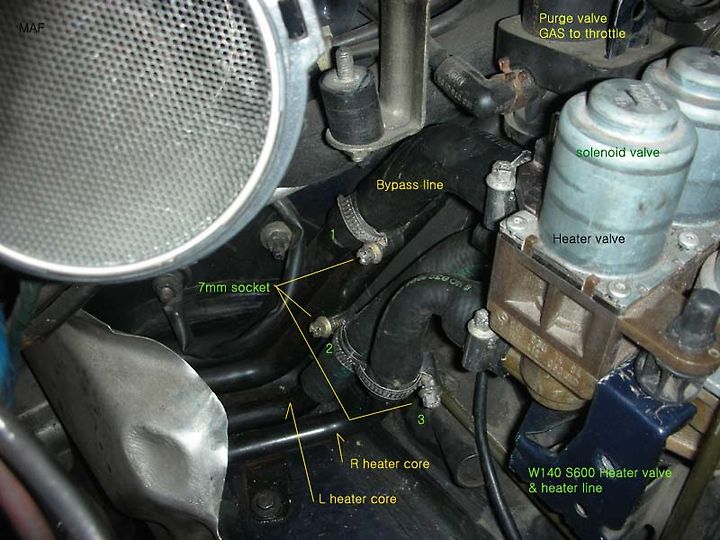

히터밸브

;

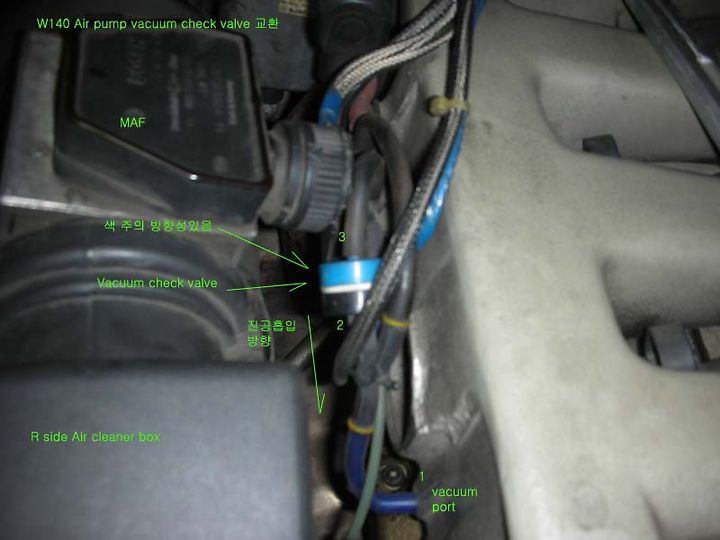

에어펌프 구동용 진공 첵밸브 교환

;
